1.前言

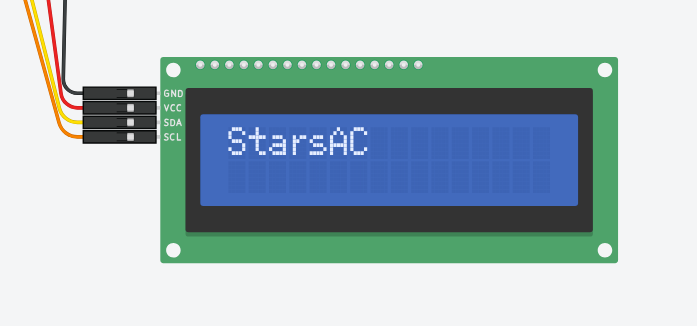

LCD1602是一种16列2行的液晶显示屏, 可以显示数字, 拉丁字母和少量符号. 原版1602显示屏使用并行数据传输, 有8个数据引脚. 可通过增加PCF8574芯片使其支持IIC总线. 支持IIC总线的1602显示屏有四个引脚:
| LCD1602引脚 | VCC | GND | SDA | SCL |
|---|---|---|---|---|
| 对应连接的Arduino引脚 | 5V | GND | SDA | SCL |
通过 LiquidCrystal_I2C库, 我们可以很方便地通过IIC总线驱动LCD1602显示屏.
2.安装 LiquidCrystal_I2C库

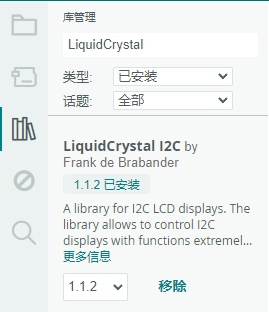

新版Arduino IDE提供了库管理器, 可以很方便地在左侧边栏的库管理搜索并添加 LiquidCrystal_I2C库.
.png)
也可以通过GitHub页面下载 .zip文件导入Arduino IDE进行安装.
3.连接硬件

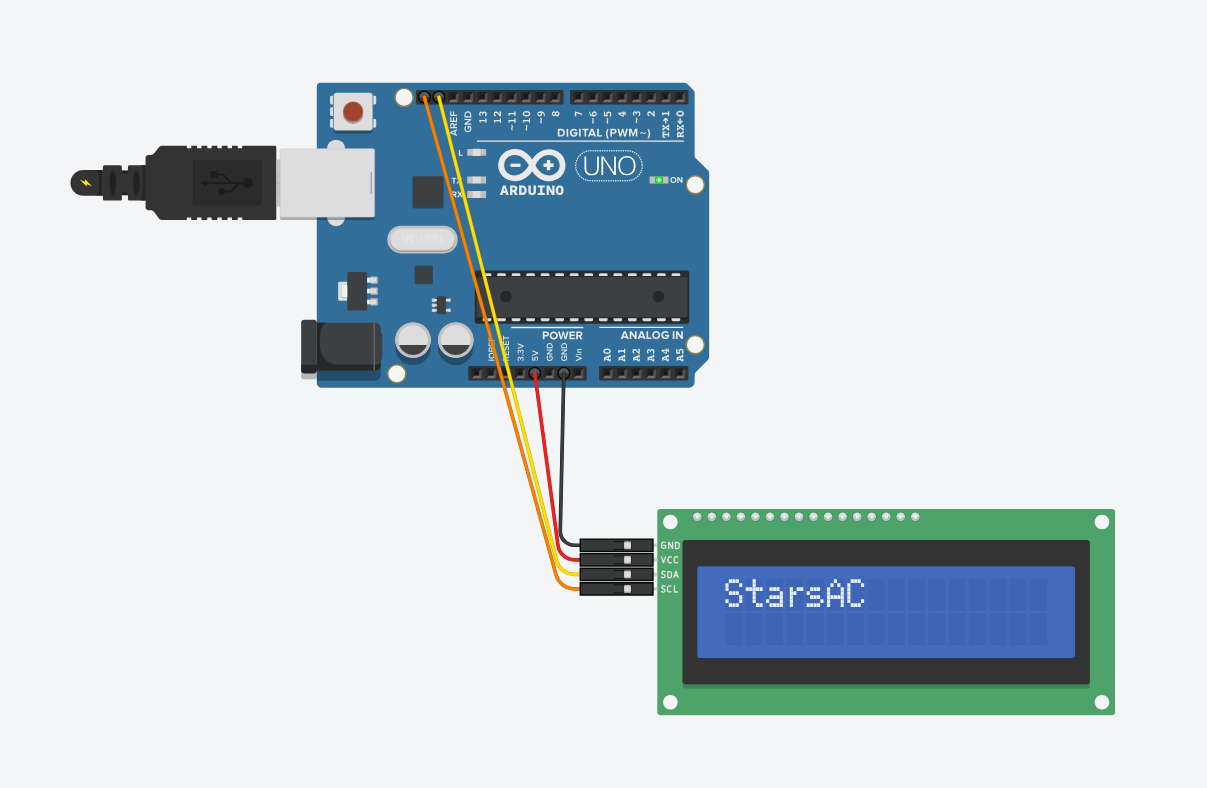

按照表格依次将四根导线连接到Arduino开发板上.
.png)
4.编写程序使用Arduino库
41.包含库文件, 创建对象
在程序源代码开头, 我们需要包含 LiquidCrystal_I2C库, 并且创建LCD对象.
#include <LiquidCrystal_I2C.h>
// 这里设置LCD地址为0x27, 有16列, 2行
LiquidCrystal_I2C mylcd(0x27, 16, 2);
42.void setup()函数
在 setup()函数部分, 我们可以进行初始化, 开启背光等操作.
void setup(){
mylcd.init(); // 初始化LCD
mylcd.backlight(); // 打开背光
}
43.void loop()函数
void loop(){
mylcd.setCursor(0,0); // 设置光标位置
mylcd.print("Hello World!"); // 打印文字
mylcd.print(analogRead(A0)); // 输出变量的值
mylcd.setCursor(4,1); // 可以任意设置光标的位置
mylcd.print("by StarsAC");
delay(1000);
mylcd.clear(); // 清除显示内容
delay(1000);
}
5.其他示例程序
51.使屏幕显示从串口发来的内容
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C mylcd(0x27,16,2);
void setup(){
mylcd.init();
mylcd.backlight();
Serial.begin(9600); // 打开串口通讯, 设置波特率为9600
}
void loop(){
if (Serial.available()){ // 当有数据从串口发来时
delay(100);
mylcd.clear();
while (Serial.available() > 0){ // 通过while循环读取所有串口数据
mylcd.write(Serial.read()); // 将每个字符显示至LCD屏幕
}
}
}
